知識帖！原位熱塑成型管道修復技術（FIPP）大講解！

工藝介紹

    原位熱塑成型管道修復技術是一種高效的管道修復方法，該技術利用熱塑性高分子材料可多次加熱成型和重復使用的特點，通過將工廠預制的工字型或C字型斷面襯管運至施工現場，利用加熱設備將其軟化后牽引置入原有管道內部。隨后，通過加熱加壓的方式使襯管緊貼原有管道內壁，冷卻后形成與原管道緊密貼合的高性能內襯管，從而實現管道的快速修復，同時確保修復后的管道具備良好的密封性和耐久性。

適用范圍

    適用管徑：DN100~DN1200。

    適用管道類型:各類供水、排水管道修復

    1.母管管材不限，可應用于任何材質的管道修復。

    2.可應用于管道接口錯位較大的管道修復

    3.可應用于有45°帶多個彎的修復

    4.可應用于動荷載較大，地質活動比較活躍的地區的管道修復

技術特點

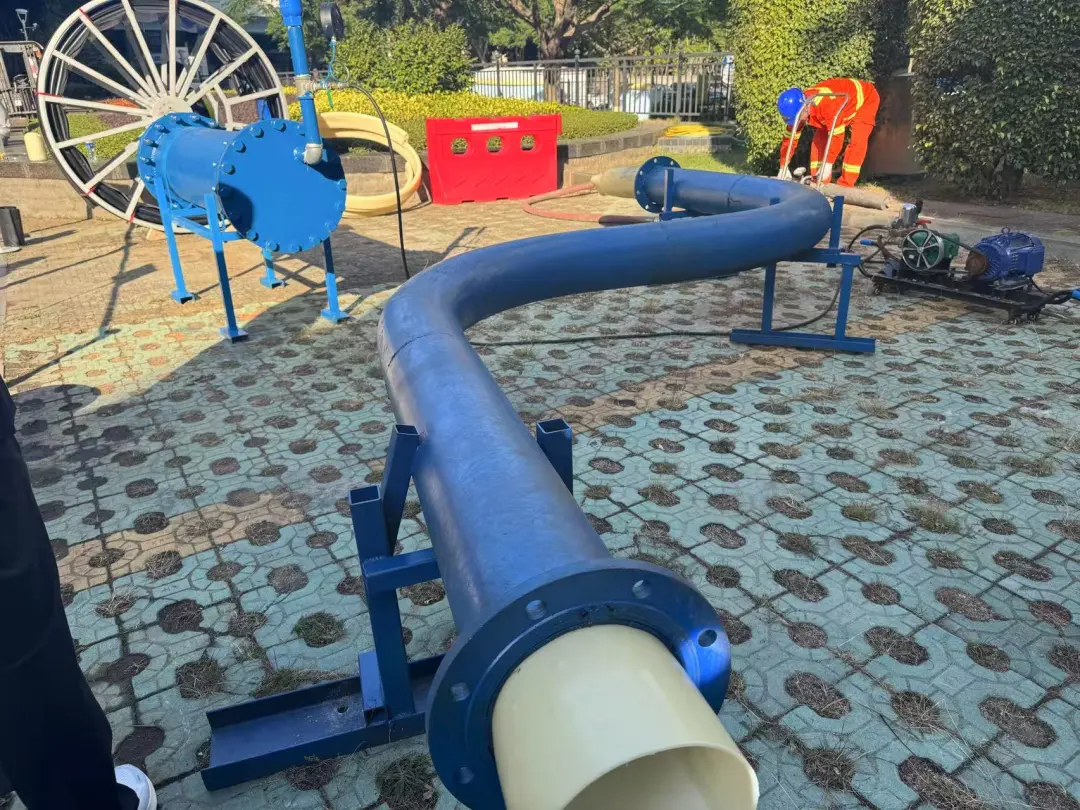

    1、過彎能力強：適用于帶彎管修復，可實現同一管段存在多個彎頭的管道修復。

    2、適應性廣：能修復圓型，橢圓形，馬蹄形，梨形等管道。

    3、過水能力好:熱塑內襯管施工后內壁光滑，提高管道過水能力。

    4、韌性高：適用于受動荷載影響大的管道修復。

    5、安裝簡單：施工設備集成化，安裝效率高，4~6H可完成一段修復；

    6、施工質量可靠：熱塑內襯管高度預制化，施工過程不改變材料力學性能。

    7、綠色施工：施工過程材料只發生物理變化，不產生污染物。

    8、使用壽命長：安裝后熱塑內襯管具有良好的抗腐蝕、抗老化性能，使用壽命長。

    9、施工風險低：可實現非開挖拆除，施工風險低；

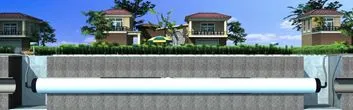

    原位成型非開挖修復工藝在待修管道的內部，以原管道為模子，通過熱塑成型的工藝新建一條管道，從而達到修復的目的。圖10-1 為現場施工的技術示意圖。修復的效果如圖10-2所示。

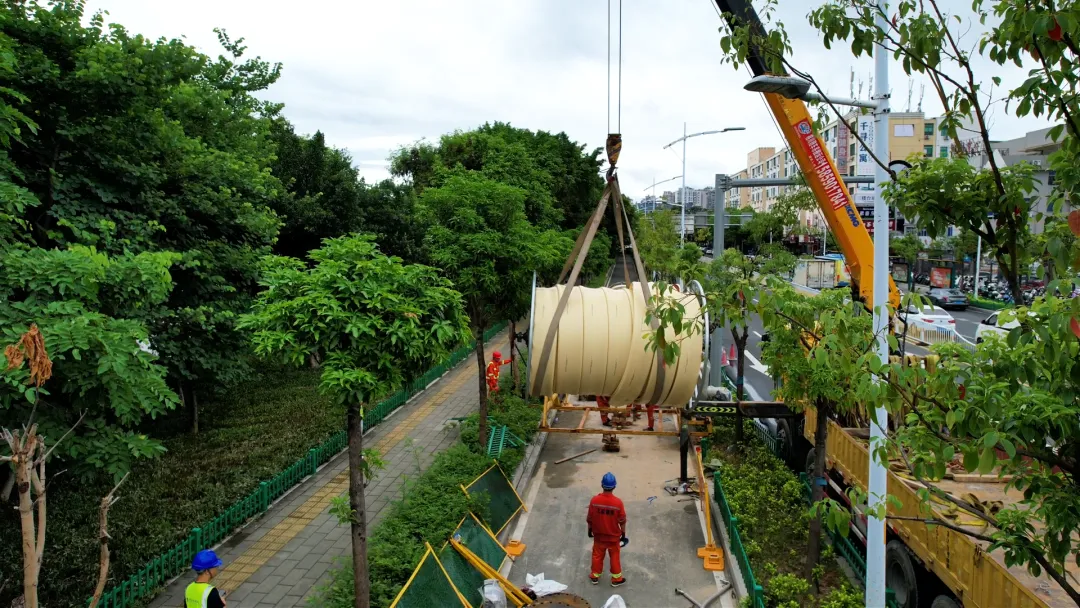

襯管拖入

端口插入塞堵

襯管熱塑成型

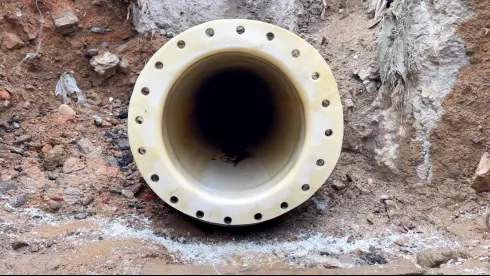

端口處理

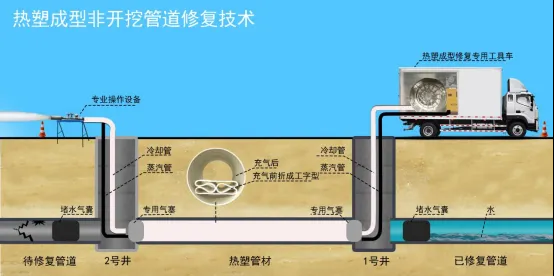

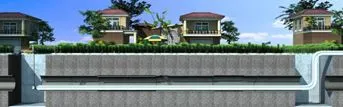

圖10-1 原位熱塑成型法管道修復現場工程示意圖

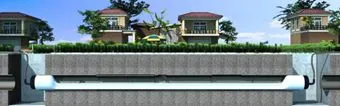

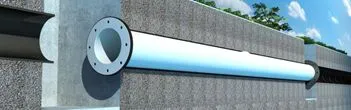

圖10-2 原位熱塑成型法管道修復前后對比

    工藝/裝備流程圖

    預處理：對管道進行預處理以滿足施工要求。

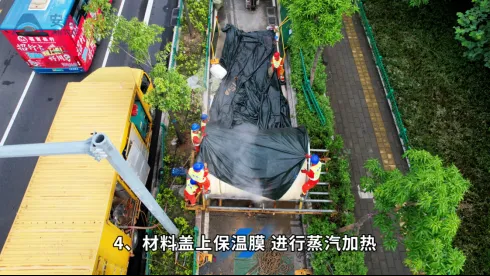

    襯管預熱：熱塑材料進行預熱，預熱時間一般1.5~2.5H。

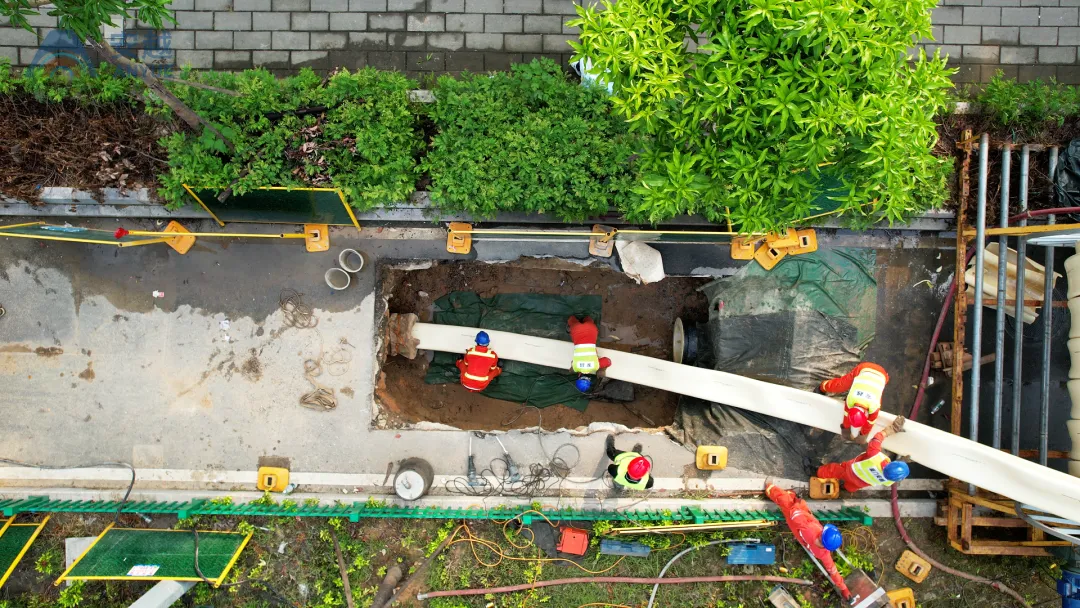

    襯管拖入待修復管道：將加熱后的襯管拖入待修復管道。

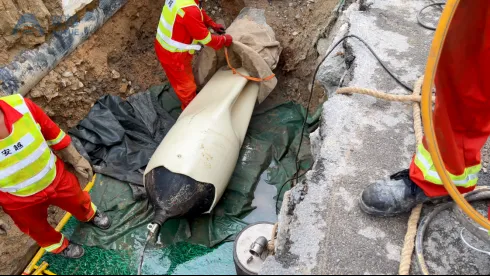

    管口氣塞封堵：采用專業封堵氣囊封堵兩端。

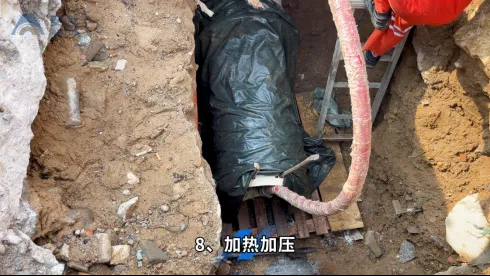

    襯管加熱加壓：用增加對襯管進行二次加熱，待溫度達到70℃以上進行加壓，是襯管緊貼于原管道內壁。

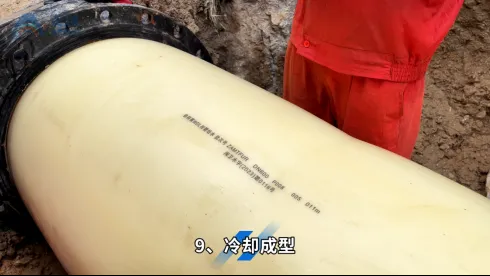

    冷卻定形：用冷氣對襯管進行降溫定形。

    端口處理：襯管末端進行修整，兩端預留10CM左右。

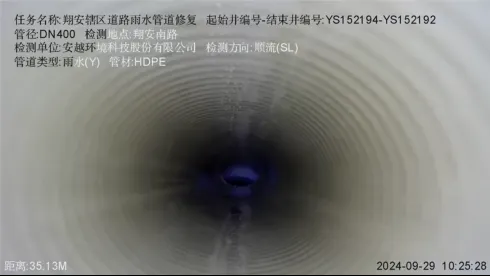

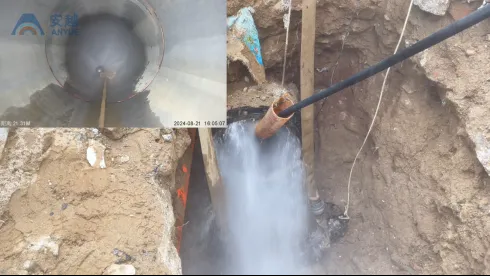

    CCTV檢測：采用CCTV對襯管內部進行檢測。

社會(huì )效益

    1.降低修復成本：熱塑成型修復技術的材料成本相對較低，且施工周期短，人工成本和設備成本也相對較低。

    2.提高管道使用壽命：修復后的管道具有良好的抗腐蝕性和抗老化性能，可顯著延長管道使用壽命，減少未來維修和更換的成本。

    3.提升過流能力：修復后的管道內壁光滑，過流能力有所提高，可優化排水系統效率。

    4.保障城市基礎設施穩定運行：快速修復供水水管道等基礎設施，減少因管道損壞導致的漏水、爆管問題。

生態效益

    1.綠色施工：施工過程材料只發生物理變化，環保無污染 施工過程中僅涉及物理變化，無化學廢料排放，不會(huì )對土壤、水體和空氣造成污染，符合綠色施工的要求。

    2.使用壽命長：塑修復內襯管主要材料為高分子PVC，抗腐蝕、抗老化性能良好，使用壽命長。

    3.對環境友好：安越塑修復內襯管主要材料高分子PVC，可回收利用，對環境友好。

    4.符合飲用水標準：安越塑修復內襯管符合國家飲用水要求，取得涉水許可證。
